SEMANA 5:
SOBRECALENTAMIENTO PROCESADOR:
El procesador se puede calentar de varias maneras las cuales voy comentar a continuación:
Mal funcionamiento del ventilador:
Los ventiladores son el método primario de transferir el calor hacia fuera del procesador y de un ordenador. Los ventiladores trabajan constantemente para mantener la temperatura interna a niveles aceptables. Esto hace que los ventiladores sean por lo general los primeros componentes en fallar. El síntoma más común de mal funcionamiento del ventilador es un cambio en su funcionamiento normal. Puede que emita ruidos anormales o que llegan a ser muy fuertes, o es posible que no se encienda en absoluto. Algunos equipos están diseñados para emitir un aviso acústico cuando un ventilador comienza a fallar. Los ventiladores con problemas necesitan ser reemplazados.
Se apagan:
Los procesadores de computadoras por lo general cuentan con medidas de seguridad para apagar el sistema en caso de sobrecalentamiento. Si el procesador detecta que la temperatura interna es demasiado alta, el ordenador se apaga o se reinicia. Después de apagarse, el ordenador mostrará un mensaje indicando que se ha sobre calentado. Si el equipo se apaga o se reinicia por sí mismo con frecuencia, verifica que los ventiladores estén funcionando y que las aberturas del ventilador no estén bloqueadas por polvo u otros objetos.
Errores de sistema operativo:
A veces un equipo puede actuar de forma normal al arrancar pero en poco tiempo comienza a demostrar síntomas de recalentamiento después de un período de funcionamiento. Estos síntomas pueden: ser pantallas azules, congelación frecuente, la operación disminuye de manera sustancial o libera un nivel de calor a normalmente alto. Si este comportamiento ocurre con frecuencia, comprueba que los ventiladores y rejillas de ventilación estén funcionando de manera correcta.
Otras causas:
Componentes ordenadores
WINDOWS
2 discos duros Seagate 500 GB
4 memoria ram kingston 2 GB DDR2
1 procesador Intel
1 disipador Intel
1 fuente de alimentación 600W tecnimax
1 lector DVD
UBUNTU
1 disco duro 80 GB
2 memoria RAM kingston 1 GB DDR2
1 fuente de alimentación 600W
1 procesador Intel
1 disipador Intel
1 lector DVD Intel pentium
CAMBIOS REALIZADOS
1 disco duro 80 GB
1 Memoria RAM Kingstom 2 GB DDR2
POSIBLES CAMBIOS FUTUROS
Disco duro seagate
Memoria RAM Kingstom 4GB
Tarjeta gráfica
Tarjeta de red
SEMANA 4:
5 Medidas a la hora de montar y desmontar un portátil:
1) Los ordenadores portátiles llevan una batería, con lo cual hay que quitarla lo primero, sin que esté la corriente eléctrica puesta, para asegurar que no queda energía estática y evitamos dañar los componentes.
2)Todos los componentes son más pequeños, lo cual hay que tener cuidado a la hora de quitar los tornillos, ya que, hay de diferentes tamaños y podemos confundirnos al ponerlos e incluso llegar a perderlos.
3)Se usan herramientas mucho más pequeñas que para un ordenador de sobremesa debido al tamaño de los componentes. La primera imagen son herramientas que se usarían para ordenadores de sobremesa y la segunda imagen se usarían para ordenadores portátiles.
sobremesa portátil
4) Hay que tener mucho cuidado con los buses que van conectados del teclado a la placa base debido a que son unos conectores muy finos que se pueden romper fácilmente.
5) Cuando retiramos la pantalla nos tenemos que asegurar de no dejar nada encima de ella ya que se puede romper o dañar.
Desmontaje y Montaje Portátiles
Para el desmontaje de un portátil voy a decir varios pasos que hay que seguir:
Primero seria quitar la batería, ya que puede molestar bastante a la hora de mover el ordenador y acceder algunos componentes. También todos los cables que estén conectados en al teclado.
Segundo paso seria quitar la unidad DVD por el mismo motivo dicho por la batería.
Tercer paso seria quitar el disco duro del ordenador y las memorias RAM y tarjetas inalámbricas.
El cuarto paso seria ya quitar la carcasa del ordenador y desmontar la placa base con cuidado quitando todo.
Tras esto nos quedamos con la placa base y quitamos el ventilador que normalmente va atornillado al ordenador portátil.
Para el montaje del ordenador portátil se haría del mismo orden pero en el inverso.
- Primero seria colocar la placa base y poner el ventilador en la placa base.
- Segundo paso seria que conectar los demás cables a sus respectivos puertos.
- Tercer paso seria montar la carcasa del ordenador y atornillar la.
- Cuarto paso ya conectar los dispositivos, tarjetas de expansión, DVD y discos duros del portátil.
Tras esto volvemos a poner la batería y ya tendremos montado nuestro ordenador portátil.
Para el desmontaje de un móvil vamos realizar los siguientes pasos:
Si se le puede quitar la batería lo primero lo mejor.
- Primero seria quitar la pantalla protectora del móvil
- Segundo desconectar la pantalla LCD del móvil con cuidado estos dos pasos utilizando una ventosa.
- Tercero desatornillar y quitar la carcasa.
- Cuarto quitar la placa base que lleva el móvil.
El montaje seria del orden inverso.
Puntos críticos de un móvil:
Los puntos críticos de un móvil seria la batería ya que llevan litio y son perjudiciales, también seria las pantallas las cuales son de plástico en los móviles viejos y en los nuevos de cristal y esto puede cotar si se rompen.
Otros puntos críticos seria cuando quitas la carcasa ya que se puede partir por estar en algún lado todavía atornillada o pegada.
SEMANA: 3
Desmontaje y Montaje Portátiles
Para el desmontaje de un portátil voy a decir varios pasos que hay que seguir:
Primero seria quitar la batería, ya que puede molestar bastante a la hora de mover el ordenador y acceder algunos componentes. También todos los cables que estén conectados en al teclado.
Segundo paso seria quitar la unidad DVD por el mismo motivo dicho por la batería.
Tercer paso seria quitar el disco duro del ordenador y las memorias RAM y tarjetas inalámbricas.
El cuarto paso seria ya quitar la carcasa del ordenador y desmontar la placa base con cuidado quitando todo.
Tras esto nos quedamos con la placa base y quitamos el ventilador que normalmente va atornillado al ordenador portátil.
Para el montaje del ordenador portátil se haría del mismo orden pero en el inverso.
- Primero seria colocar la placa base y poner el ventilador en la placa base.
- Segundo paso seria que conectar los demás cables a sus respectivos puertos.
- Tercer paso seria montar la carcasa del ordenador y atornillar la.
- Cuarto paso ya conectar los dispositivos, tarjetas de expansión, DVD y discos duros del portátil.
Tras esto volvemos a poner la batería y ya tendremos montado nuestro ordenador portátil.
Para el desmontaje de un móvil vamos realizar los siguientes pasos:
Si se le puede quitar la batería lo primero lo mejor.
- Primero seria quitar la pantalla protectora del móvil
- Segundo desconectar la pantalla LCD del móvil con cuidado estos dos pasos utilizando una ventosa.
- Tercero desatornillar y quitar la carcasa.
- Cuarto quitar la placa base que lleva el móvil.
El montaje seria del orden inverso.
Puntos críticos de un móvil:
Los puntos críticos de un móvil seria la batería ya que llevan litio y son perjudiciales, también seria las pantallas las cuales son de plástico en los móviles viejos y en los nuevos de cristal y esto puede cotar si se rompen.
Otros puntos críticos seria cuando quitas la carcasa ya que se puede partir por estar en algún lado todavía atornillada o pegada.
SEMANA: 3
TIPOS DE CHASIS:
TORRE:
De tipo de torre existen mucas variantes algunos pueden quitarse las tapas y demás, solo quitando varios tornillos pero existen otros que tienen diferentes mecanismo. A continuación enseñare tres tipos;
Existe como en la primera foto la cual es la mas típica que podemos encontrar , estas solo necesitan varios tornillos que se desenroscan fácilmente. Y para quitar componentes, se quitan con el destornillador.
En esta segunda foto se puede de ver que la caja por dentro cambio, donde se ve mas es en la parte para poner los diferentes dispositivos estos son como pestañas las cuales si las mueves de un lado a otro se abre y puedes sacar los dispositivos no hacen falta tornillos.
TIPOS DE APERTURAS:
Existen diferentes tipos de aperturas de ordenador como, en modo puerta la cual se abre solo con una pestaña en el lateral y se abre como una puerta. También existen como si se abriera como una caja.
ENSAMBLAJE DE LOS COMPONENTES:
A continuación os enseñare como realizar el ensamblaje de los diferentes componentes que van en la torre:
Primero poner la fuente de alimentación ya que puede dañar algunos componentes.
Tras esto colocamos la placa base.
En este paso ponemos los disco duros y demás dispositivos que estén fuera de la placa base.
En este paso antes de poner la placa base ponemos el procesador y el ventilador.
Ponemos la placa base dentro de la torre y la atornillamos y colocamos las tarjetas de expansión.
Y por ultimo cableamos todo y se prueba si funciona
ANCLAJE Y MODELOS, PROCESADORES INTEL O AMD:
A la hora de desmontar un ordenador, ya sea para limpiarlo o para cambiar o quitar algún componente, podemos toparnos con algún problema si necesitamos desanclar el microprocesador:
Existen dos modelos de procesadores que son los más comunes actualmente, cada uno con su diferente forma de anclaje, a continuación te explicaremos como debes tratar en cada caso con cada uno de los modelos para no estropearlo o dañarlo cuando vayas a desmontarlo.
Para conectar un procesador al zócalo, independientemente del modelo que sea, solo puede ir en una única posición, para averiguarlo miraremos los agujeros que tiene y lo encajaremos, sin embargo cada modelo tiene un tipo de fijación:
Los procesadores AMD una vez hemos encajado el procesador apretaremos un tornillo cercano al zócalo y este se introducirá dentro para quedarse anclado.
Los procesadores Intel simplemente bajaremos la tapa y pondremos la palanca de seguridad para fijarlo bien a la placa base.
Obviamente cada procesador necesita un sistema de refrigeración o ventilador propio acorde con su modelo, cada uno también con su propio sistema de anclaje:
Los ventiladores AMD constan de dos palancas para sujetarlo a la base, se puede observar que una de ellas tiene un poco de movilidad (suele ir al lado de una pequeña manivela para asegurar el anclaje) mientras que la otra está completamente sólida. Para extraerla sujetaremos el ventilador y desanclaremos la palanca que más movilidad tiene, para liberarla primero deberemos levantar la manivela antes mencionada, observando su tipo de anclaje para volver a colocarlo más tarde y tener mas una idea clara, una vez liberada la otra palanca habrá ganado un poco de movilidad, que será suficiente como para desanclarla también y dejar separado el procesador de la placa base.
Cuando debamos volver a anclarlo haremos el mismo proceso pero de manera inversa obviamente, anclando primero la palanca más sólida y que no esté al lado de la manivela y una vez esté en su posición anclaremos la otra y bajaremos la manivela para asegurarlo, esta puede ir un poco dura al principio.
Los ventiladores Intel sin embargo tienen un anclaje completamente diferente, estos se sujetan a la placa base con cuatro tornillos, colocados cada uno en una esquina. Para desanclarlo deberemos desatornillar cada uno de estos, nos resultará mas fácil si nos ayudamos con un destornillador plano, estos no se soltarán del procesador pero se soltarán lo suficiente como para soltarla de la placa base con un pequeño giro, se recomienda seguir un orden de esquina a esquina para soltar poco a poco y tener menos riesgo de dañarlo. Por la parte de detrás de la placa base podemos ir observando si el tornillo se ha anclado correctamente o desanclado correctamente comprobando si sobresale o no la parte de abajo del tornillo.
Para comprobar que hemos anclado perfectamente un microprocesador con su ventilador lo moveremos un poco, y si no se tambalea y esta completamente sólido a la placa, estará bien montado. Este proceso es válido para ambos modelos.
Esperamos que esta entrada os haya ayudado u os haya parecido interesante, cualquier duda que tengáis no duden en consultarnos, un saludo y hasta la próxima.
MEDIDAS DE ANCLAJE:
Procedimiento anclaje módulos memoria RAM:
- - Descargar toda la energía estática.
- - Abrir la torre y localizar dónde está ubicada la RAM
- - Empujar las pestañas que lleva a los lados hacia fuera de la ranura y colocar el módulo de memoria RAM haciendo coincidir las ranuras que posee en el centro y laterales (esto varía depende del modelo) y por último hay que pretar las pestañas de cada lado hacia la memoria RAM.
Tipos de 2 ranuras de expansión y su anclaje:
- - Ranuras AMR:es una ranura de expansión en la placa base para dispositivos de audio, como tarjetas de sonido, módems internos y además soporta tarjetas de red Ethernet. Lo primero que hay que hacer es abrir la tapa de la torre. Después localizar dónde iría conectada, normalmente son ranuras de color blanco. A continuación desatornillar la ranura de expansión que lleva detrás la torre y encajar la tarjeta hasta que haga “click” en la placa base.Por último atornillar y cerrar la tapa de la torre.
- - Ranura AGP: Ranura del puerto de gráficos que actualmente se llama PCI-express. (PCI-express 16X). PCI Express no es todavía suficientemente rápido para ser usado como bus de memoria.Las ranuras AGP son mucho más largas que las ranuras AMR. Para anclarla a la placa base lo primero que hay que hacer es destapar la tapa de la torre y desatornillar las ranuras de expansión traseras de la torre para permitir la inserción de la tarjeta gráfica. Después hay que insertarla haciendo coincidir sus ranuras con las de la placa empujando de los laterales hacia abajo, nunca empujar del centro ya que se puede dañar la tarjeta gráfica. Por último hay que atornillar la ranura de expansión de detrás de la torre y cerrar la tapa de la torre.
Conexión IDE y SATA:
- - IDE: Cada conector soportan dos dispositivos y cada uno debe ser identificado. Se identifica uno como maestro y otro como esclavo, no puede haber dos maestros o dos esclavos sobre el mismo cable. El maestro se conectaría al dispositivo más importante dejando al esclavo en segundo lugar. A la hora de que maestro y esclavo tengan que trabajar a la vez, se le dará más importancia al maestro. El conector en la placa es de color azul.En la siguiente imagen, lo negro sería el maestro y el gris el esclavo.
- - SATA: Interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento como disco duros. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos. Estos conectores llevan como una pestaña metálica en un lado, lo cual sirve para mejor agarre. En la placa se conectan en las ranuras rojas pequeñas haciendo un poco de presión hasta que se oiga un “click”.
2 tipos conectores frontal:
- - PowerLed: Es el cable blanco-verde. Sirve para indicar la luz del computador.
- - PowerSwitch: Es el cable blanco-negro. Es el encargado de encender o apagar el ordenador.
-
Estos cables van conectados de una forma y en un
lugar específicos en la placa base, el lugar varía entre marcas y modelos de
placas bases. Su inserción es sencilla y rápida.
Como acceder a la BIOS:
Windows 10
Apagar y enciender
Para poder entrar en la BIOS lo primero que necesitas es llegar a inicio del arranque del PC. La forma más rápida de hacer esto es apagarlo por completo, pues la próxima vez que se encienda tendrás la opción de entrar a la BIOS pulsando la tecla correspondiente. Para apagar tu PC, pulsa “Alt+F4” en el escritorio o usa el “Menú de Inicio”.
Reiniciar
Reiniciar
Si estas usando Windows y quieres entrar en la BIOS, deberas reiniciarlo, pero no vale con un reinicio normal en la mayoría de los casos. Para llevar a cabo un reinicio completo, deberas llevar a cabo una serie de pasos. Primero, haz clic en el “Menú de Inicio” y luego elige”Configuración”.
Ya dentro en la “Configuración de Windows”, deberás dirigirte al ultimo apartado llamado “Actualizacion y Seguridad”, es aquí donde se engloban configuraciones similares de recuperación y solución de problemas.
A continuación deberas hacer clic en la pestaña “Recuperacion” (en el panel de la izquierda) y desdpues haz clic en el botón llamado “Reiniciar ahora” debajo del apartado ”Inicio Avanzado”, es un tipo de reinicio especial, que muestra un menú.
Veras entonces el menú con fondo azul del que te hablamos. Es un menú que mas que nada se usa para resolver problemas con Windows, aunque una de las opciones es precisamente para poder entrar a la BIOS. Haz clic en “Solucionar Problemas” a continuación, elige “Opciones Avanzadas”. Por ultimo, haz clic en “Configuracion de Firmware UEFI”, quiere decir que reiniciara el PC y te dejara entrar en la configuración del firmware, que viene a ser lo mismo que la BIOS.
Veras entonces el menú con fondo azul del que te hablamos. Es un menú que mas que nada se usa para resolver problemas con Windows, aunque una de las opciones es precisamente para poder entrar a la BIOS. Haz clic en “Solucionar Problemas” a continuación, elige “Opciones Avanzadas”. Por ultimo, haz clic en “Configuracion de Firmware UEFI”, quiere decir que reiniciara el PC y te dejara entrar en la configuración del firmware, que viene a ser lo mismo que la BIOS.
Pulsa ESC o F1 en el teclado
Si has apagado el PC y lo has vuelto a encender como si usaste el reinicio avanzado, es posible que necesites pulsar cierta tecla en el teclado en un momento justo. La tecla puede ser “F1, F2, F10, F11, F12 Esc” o alguna conbinacion tipo “Control+Alt+Escape” y lo mas fácil es que la pulses sin parar durante el inicio, pues si esperas el momento concreto quizá se te pase. Si no sabes que tecla es y no ves la indicación en la pantalla, una búsqueda en Google de marca de tu PC + enter BIOS debería darte la solución.

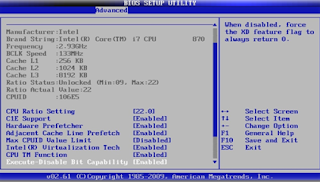

Si todo va bien veras la pantalla de configuración de los BIOS, que probablemente sea parecida a la anterior. Y decimos probablemente porque realmente el diseño y funciones dependen del fabricante del PC.
